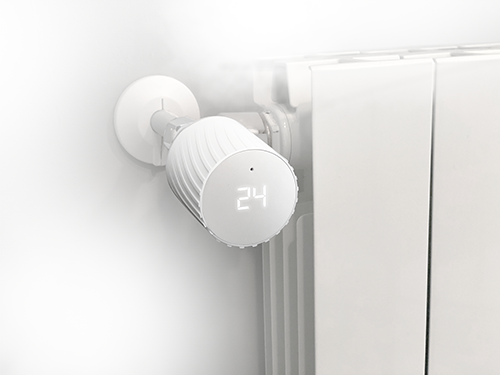

MC-LW-V02-BI MClimate Vicki - LoRaWAN Heizkörperthermostat

Funkstandard

Datenblatt MClimate Vicki (PDF)  | 13.08.2024 Bedienungsanleitung MClimate Vicki (PDF)  | 13.08.2024 Kompatibilität Online-Tool (PDF)  | 19.10.2022 Produkt Katalog MClimate (PDF)  | 13.08.2024

F01: Ist es möglich, die manuelle Temperatureinstellung zu sperren?

A01: Ja, zum Beispiel als Kindersicherung. Falls aktiviert, wird es auf dem Display mit „Ch“ angezeigt. Alternativ kann der Zieltemperaturbereich begrenzt werden.

F02: Sind die Batterien wechselbar?

A02: Ja, aber bitte verwenden Sie nur Primärbatterien.

F03: Kann ich Vicki auch bei Minustemperaturen einsetzen.

A03: Der Arbeitstemperaturbereich beträgt -20°C bis 60°C. Minustemperaturen werden in Innenräumen praktisch kaum vorkommen.

F04: Wie kann ich Vicki verwenden?

A04: Vicki muss direkt am Heizkörper installiert und mit einem privaten oder öffentlichen LoRaWANNetzwerk verbunden werden. Kostenlos nutzbare LoRaWAN-Netzwerke sind TheThingsNetwork oder (https://www.thethingsnetwork.org/map ) oder Helium (https://explorer.helium.com/ ). Unser Leistungsportfolio im Bereich LoRaWAN umfasst die Planung, Konzeption und Projektierung der Funkversorgung inkl. LoRaWAN-Netzwerkserver (LNS). Wir empfehlen daher professionelle Service Provider, wie Actility oder Loriot, die ihre Infrastruktur auch kostenlos zum Einstieg anbieten.

F05: Was passiert bei einem Netzwerkausfall?

A05: Vicki wird wie gewohnt weiterarbeiten, aber Sie haben keinen Fernzugriff darauf und der Zeitplan wird nicht ausgeführt. Sie können die Temperatur weiterhin manuell am Gerät selbst ändern. Wir empfehlen die Verwendung eines redundanten LoRaWAN Gateways.

F06: Für was benötige ich den internen Temperatur- und Feuchtigkeitssensor?

A06: Heizkörper geben ihre Wärme auch durch Konvektion in den Raum ab. Die integrierten Sensoren messen sehr zuverlässig Temperatur- und Feuchtigkeit. Sie sind somit für den automatischen Temperaturregelalgorithmus und die optimale Beheizung des Raumes unerlässlich.

F07: Welche Auflösung hat die Temperaturmessung?

A07: Die aktuelle Auflösung beträgt 0,18°C.

F08: Unterstützt Vicki ein Firmware Update über LoRa?

A08: Ja, jedoch unterscheidet sich die FUOTA-Funktionalität von der, die von der LoRa Alliance verwendet wird.

F09: Kann Vicki über LoRaWAN gesteuert werden?

A09: Vicki LoRaWAN sendet regelmäßig Nachrichten (Keep-Alive-Befehle) an den Server. Der Server kann dann Befehle an Vicki senden und die Daten werden in den Empfangsfenstern empfangen, die nach jeder gesendeten Nachricht gemäß dem LoRaWAN-Geräteprotokoll der Klasse A geöffnet werden. Vicki kann je nach Konfiguration sowohl bestätigte als auch unbestätigte Uplink-Nachrichten senden. Wenn ein Downlink an Vicki gesendet wird, kann er entweder bestätigt oder unbestätigt sein. Typische Lese- und Schreibanforderungen sind z.B. für die Keepalive-Periode, Motorposition, Zieltemperatur und Zieltemperaturbereich vorgesehen.

F10: Ist es möglich einen externen Temperatursensor zu verwenden?

A10: Ja, jedoch muss der Betriebsmodus gewechselt werden, damit der interne Temperatursensor deaktiviert und durch den externen Sensor ersetzt wird. Wenn sich z.B. eine Abdeckung auf der Oberseite des Heizkörpers befindet, wird der Betriebsmodus "Automatik mit externem Temperatursensor" empfohlen.

F11: Kann durch ein smartes Thermostat auf einen hydraulischen Abgleich verzichtet werden?

A11: Der konventionelle hydraulische Abgleich erfolgt meist durch eine Durchflussbegrenzung. Smarte Thermostate regeln den Volumenstrom digital per Algorithmus ohne einen mechanischen Abgleich, so die Behauptung einiger Hersteller. Die BAFA Förderung setzt aber zwingend einen hydraulischen Abgleich durch einen Fachbetrieb voraus.

F12: Wie kann das Heizkörperthermostat in Zweckgebäuden wie Büros, Hotels, Krankenhäusern oder Schulen vor Diebstahl- und Vandalismus geschützt werden?

A12: Wir empfehlen den Kauf des Vicki Vandal Case als Zubehör. Außerdem können andere Sensoren das LoRa Netzwerk erweitern. Dazu zählen Temperatursensoren, Präsenzmelder oder Tür- und Fensterkontakte.

F13: Wie viel Energie kann ich durch Vicki sparen?

A13: Durch die Installation von Vicki im gesamten Gebäude kann man von bis zu 30 % Energieeinsparungen sowie bis zu 20 % Betriebseinsparungen profitieren. Vicki sorgt für eine gleichmäßigere Wärmeverteilung und weniger Betriebsaufwand für den Facility Manager.

F14: Wie montiere ich Vicki?

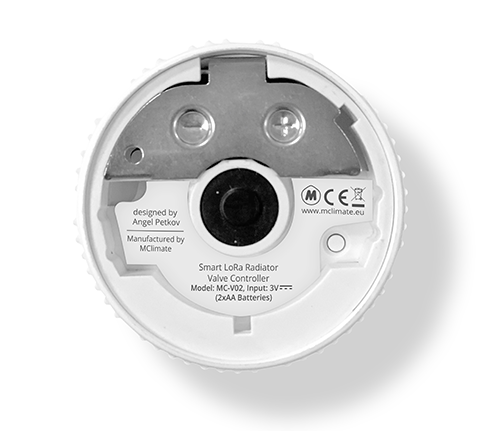

A14: Vicki hat einen Ventilanschluss mit der Größe M30 x 1,5. Für andere Ventilkörper sind diverse Adapter erhältlich. Es werden damit 99 % aller Heizkörper mit Thermostatventil abgedeckt.

F15: Mit welchen Gebäudeleitsystemen und Protokollen ist Vicki kompatibel?

A15: Zur Anbindung an die Gebäudeleittechnik (GLT) und die Vernetzung der Geräte untereinander werden meist die Busprotokolle BACnet oder Modbus verwendet. Um mit LoRaWAN auf der Feldebene bis zur Managementebene einheitlich zu kommunizieren, werden LoRaWAN Gateways mit BACNet oder Modbus Funktionalität benötigt.

F16: Gibt es eine Möglichkeit für Mieter, die Heizung über ein Bedienpanel möglichst ohne Temperaturanzeige zu regeln?

A16: Aktuell besteht keine Möglichkeit, das Thermostat Display auszuschalten. Die Kopplung an ein Bedienfeld wäre zu prüfen.

F17: Können Mieter die Möglichkeit erhalten, ihren eigenen Zeitplan zu verwalten und können bei Mieterauszug die Werte von der Zentrale aus übersteuert werden?

A17: Prinzipiell ist das möglich. Erfahrungsgemäß sind die Anforderung hierfür höchst individuell. Darüber hinaus haben Mieter und Vermieter bezüglich des Heizens sowohl Pflichten als auch Rechte. Wir empfehlen daher ein unverbindliches Beratungsgespräch.

F18: Ist Vicki kompatibel zu smarten Sprachassistenten?

A18: Amazon Alexa, Google Home und Apple HomeKit werden unterstützt.

F19: Kann das Thermostat Display ausgeschaltet werden?

A19: Nein, das ist nicht vorgesehen.

F20: Hat Vicki eine Frostschutzfunktion?

A20: Ja, wenn der Zieltemperaturbereich des Ventilsensors z.B. auf 5°C eingestellt ist, sodass das Ventil öffnet.

F21: Ist Vicki vor Ausfällen durch Verkalkung geschützt?

A21: Es ist das Ventil, das verkalken kann. Eine automatische Ventilbetätigung in gewissen zeitlichen Abständen, so dass der Motor komplett das Ventil auf und wieder zu macht, kann hier Abhilfe schaffen.

F22: Sind Metall- oder Kunststoffadapter für Heizkörperventile besser?

A22: Metalladapter sind weitaus stabiler und haben eine sehr viel bessere Wärmeleitfähigkeit als Kunststoffadapter. Kunststoffadapter sind aber dafür sehr preiswert.

F23: Warum passt Vicki nicht auf mein Heizkörperventil?

A23: Sie benötigen einen Adapter. Die gebräuchlichsten sind die Danfoss Ventile RA, RAV und RAVL. MClimate stellt zwecks Prüfung der Kompatibilität ein Webtool unter https://compatibilitytool.mclimate.eu/ zur Verfügung.

F24: Wie ermittle ich das Anschlussgewinde von einem Heizkörperventil?

A24: Messen Sie mit einer Schiebelehre (Messschieber) die Gewindegröße (Anschlussdurchmesser) und den Gewindeabstand (Steigung des Gewindes). Der Anschluss M30 x 1,5 hat einen Gewindedurchmesser von 30 mm und eine Gewindesteigung von 1,5 mm.
