453-00001 BL54L15 Series - Bluetooth LE + 802.15.4 + NFC Modul Trace Antenne

Abbildung ähnlich

Zur Zeit nicht auf Lager, versandfertig in 180 Tagen, danach Lieferzeit 1-3 Werktage

5,40 €*

Preise exkl. MwSt. zzgl. Versandkosten

Unsere Zahlungsarten:

Produktnummer: 008467

PDF Angebot erstellen

PDF Angebot für diesen Artikel erstellen Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.

Hersteller: Ezurio

Die BL54L15 Serie bietet erstklassige Leistung, Effizienz und Sicherheit für drahtlose Anwendungen mit Bluetooth LE und 802.15.4. Basierend auf dem leistungsstarken nRF54L15 SoC von Nordic Semiconductor, überzeugt dieses Modul mit hoher Rechenleistung, erweitertem Speicher und innovativen Schnittstellen. Die kompakte Bauweise und der geringe Energieverbrauch machen es zur optimalen Wahl für IoT-Anwendungen.

Hauptmerkmale

Multi-Protokoll Unterstützung: Bluetooth 5.4 LE, 802.15.4 (Thread/Matter), NFC A-Tag
Leistungsstarker 128 MHz ARM Cortex-M33 und 128 MHz RISC-V Coprozessor
Speicher: 1,5 MB Speicher, 256 KB RAM
Flexible Peripherie: High-Speed SPI/UART, ADC, PWM, Timer, RTC, I2S
Hohe Sendeleistung von bis zu +7 dBm mit hervorragender Empfangsempfindlichkeit
Erweiterter Betriebstemperaturbereich von -40°C bis +105°C
Unterstützung für Secure Boot, Firmware-Updates und Schutz vor physischen Angriffen
Optionale Antennenwahl: Integrierte PCB-Antenne oder MHF4-Anschluss
Entwicklungsunterstützung durch Nordic nRF Connect SDK, Zephyr RTOS und Canvas

Anwendungsbereiche

Gebäudeautomation
Sicherheitslösungen
Medizinische Peripheriegeräte
Industrielle Sensorik

453-00001 BL54L15 Series - Bluetooth LE + 802.15.4 + NFC Modul Trace Antenne

Produktkategorie:	Embedded Module
Formfaktor:	LGA
Funkstandard:	Bluetooth LE
Hersteller:	ezurio

Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.

Ezurio

Das amerikanische Unternehmen Laird, ist ein globales Technologie-Unternehmen, dass sich auf drahtlose Kommunikation und intelligente Systeme, sowie Komponenten und Systeme zum Schutz von Elektronik vor elektromagnetischen Störungen und Hitze, konzentriert. Die Produkte werden an alle Bereiche der Elektronikindustrie geliefert, einschließlich Connected Transport, Connected Industry, Connected Medical, Telecom/Computing und Mobile Device. Laird arbeitet in den Geschäftsbereichen Wireless Systems und Performance Materials.

Wireless Systems-Lösungen umfassen Antennensysteme, Embedded-Wireless-Module, Telematik-Produkte und drahtlose Automatisierung-und Steuerungslösungen.

Performance Materials Lösungen umfassen elektromagnetische Abschirmungen, Thermomanagement und Signalintegritäts-Produkte.

Technische Daten

Wireless Spezifikationen

Bluetooth®: v5.4
Unterstützte Protokolle: 802.15.4 (Thread, Matter), NFC A-Tag
Frequenzbereich: 2.402 - 2.480 GHz
Sendeleistung: Bis zu +7 dBm (einstellbar bis -8 dBm)
Empfangsempfindlichkeit: -98 dBm (BLE 1 Mbps), -106 dBm (BLE 125 kbps)
Link Budget: 106 dB (@ BLE 1 Mbps), 114 dB (@ BLE 125 kbps)
Antenne: PCB-Trace-Antenne oder MHF4-Anschluss für externe Antennen
Übertragungsraten (Luftschnittstelle): BLE: 1 Mbps, 2 Mbps, 125 kbps, 500 kbps; 802.15.4-2006: 250 kbps

Host-Schnittstelle und Peripherie

UART Interface: TX, RX, CTS, RTS, DTR, DSR, DCD, RI (GPIO)
Standard UART: 115200, N, 8, 1 (konfigurierbar 1200 bps bis 1 Mbps)
GPIOs: 31 multifunktionale GPIOs
Unterstützte Peripherien:
- 5x UART/SPI/TWI
- 8x ADC-Kanäle
- 2x I2S
- 3x PWM-Ausgänge
- 7x Timer
- 2x QDEC
- 1x NFC (2 GPIO-Pins)
- 20x Wakeup-Pins

Wichtige Bluetooth LE Funktionen

GATT: Client & Server (Adopted & Custom Services)
Rollen: Central/Peripheral
Bluetooth LE Mesh: Unterstützt
PHY Modi: CODED PHY, 2M PHY
Zusätzliche Funktionen: Advertising Extensions, Secure Connections, Data Packet Length Extensions, LE Privacy v1.2, LE Ping, DTM Firmware (Testmodi)

Programmieroptionen

Nordic SDK: Unterstützung über Nordic DevZone
Zephyr RTOS: Unterstützung unter zephyrproject.org
Canvas SW Suite: Software-Support über Ezurio
Firmware-Upgrade: Über UART oder JTAG

Elektrische Eigenschaften

Betriebsspannung: 1.7V – 3.6V
Leistungsaufnahme:
- Max. Spitzenstrom @ +8 dBm TX: TBC mA
- Max. Spitzenstrom @ 0 dBm TX: TBC mA
- Standby Doze: TBC µA
- Deep Sleep: TBC µA (mit externer Signal-Weckfunktion)

Mechanische und Umweltbedingungen

Abmessungen: 14 mm x 10 mm x 1.6 mm
Betriebstemperatur: -40°C bis +105°C
RoHS: Bleifrei und RoHS-konform

Entwicklung und Zertifizierungen

Entwicklungskit: Entwicklungsboard mit Software-Tools
Software-Tools: Nordic nRFConnect für Android/iOS
Zertifizierungen: FCC, ISED, EU, UKCA, RCM, MIC, KC (alle ausstehend für BL54L15-Serie)

Dokumente

Datenblatt BL54L15 Series (PDF) | 25.02.2025

Zugehöriges Development-Kit:

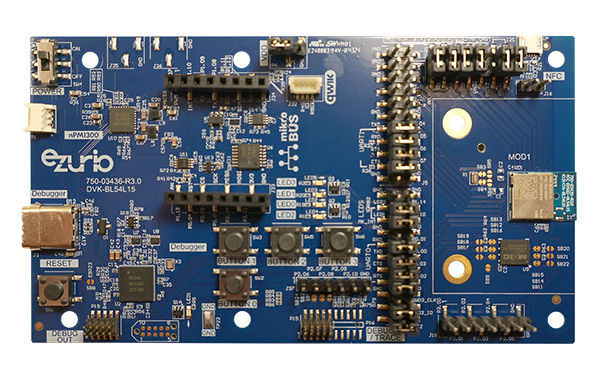

453-00001-K1 DVK BL54L15 Bluetooth LE Trace ANT

Allgemeine Beschreibung Produktart: Development Kit Modul: BL54L15 (Nordic nRF54L15) Antenne: Trace Antenna Technologie Funkstandard: Bluetooth 5.4, Single Mode (BLE), 802.15.4 Chipset Chipset: Nordic nRF54L15 SoC Schnittstellen Unterstützte Schnittstellen: UART, SPI, TWI, ADC, I2S, PWM, TIMER, QDEC, RTC, WDT, NFC A-Tag, TEMP, COMP, LPCOMP Software & Betriebssystem Unterstützte Software: Nordic nRF Connect SDK, Zephyr RTOS

Produktnummer: 008504

Hersteller:

58,50 €*
